粘土质耐火砖按比重分类

粘土耐火砖具有价格低廉、经久耐用优势，兼具防火、隔热、隔声、吸潮等物理特性。按用途分为高炉用、热风炉用及玻璃窑用三类，其中高炉用砖需满足显气孔率低、Fe氧化物含量低等特殊要求。因高温收缩特性，粘土砖主要用于焦炉蓄热室封墙等非承重部位。

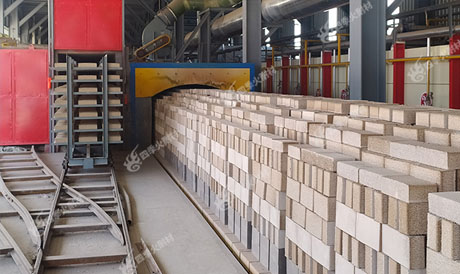

高铝耐火砖，隔热保温砖，粘土耐火砖厂家郑州四季火耐材，123米长隧道窑。

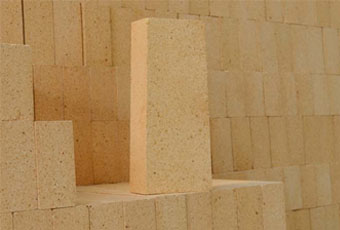

粘土质耐火砖按比重分类

粘土质耐火砖的比重(体积密度)因生产工艺和原料不同有所差异，通常在‌0.3~1.5g/cm³‌之间。 ‌

‌轻质粘土耐火砖‌：体积密度较低，常见为‌0.3~1.5g/cm³‌，主要用于高温窑炉的隔热层，如工业窑炉、玻璃窑等。 ‌

‌高密度粘土耐火砖‌：体积密度可达‌1.5g/cm³‌以上，适用于高炉、热风炉等对承重要求较高的场景。 ‌

影响因素

生产过程中加入漂珠、锯木屑等材料可降低密度，而高铝质原料则可能提高密度。实际比重需结合具体产品配方和生产工艺判断。 ‌

粘土耐火砖性能：

粘土砖的耐火度与硅砖不相上下，高达1690~1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。在0~1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%~0.7%，只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀大值开始收缩。粘土砖的残余收缩导致砌体灰缝的松裂，这是粘土砖的一大缺点。当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。

郑州四季火耐火材料有限公司位于河南省新密市，公司始建于2000年，新建长达123米的耐火砖隧道窑生产线并投入使用，生产高铝耐火砖，粘土耐火砖，隔热保温砖等。
