水泥回转窑预热器用耐火砖图纸

2022-05-24

水泥回转窑预热器用耐火砖的图纸设计为防止预热器直筒的衬里耐火材料与壳体脱开,需要在直墙内安装锚固件。即在壳体上装锚固钉,锚固钉栓住埋设在墙中的锚固砖,锚固砖拉住了直墙。大型窑不动设备的直径一般大于5m,高度在10m以上,其内衬耐火材料的膨胀量和热应力都很大。

一、锚固砖

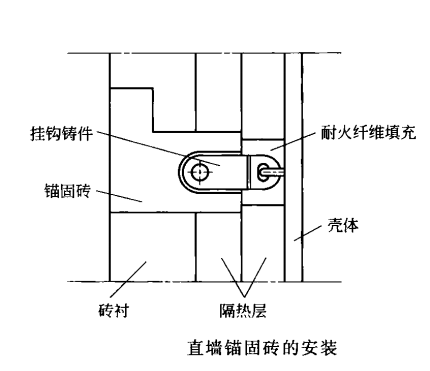

为防止预热器直筒的衬里耐火材料与壳体脱开,需要在直墙内安装锚固件。即在壳体上装锚固钉,锚固钉栓住埋设在墙中的锚固砖,锚固砖拉住了直墙。在直墙上,锚固砖每隔一定间距设置一组,使直墙和壳体牢固地粘接成一体。这就防止了直墙与壳体脱开,避免了发生塌落事故。水泥回转窑预热器用耐火砖图纸,锚固砖的安装如图所示。

耐火砖厂家

二、托砖板

大型窑不动设备的直径一般大于5m,高度在10m以上,其内衬耐火材料的膨胀量和热应力都很大。为了减少热应力和便于检修,需要将窑衬耐火材料分成区段,并设置膨胀缝,这就需要设计托砖板。一般情况下,托砖板的间距小于2.5m;在高温区小于2m。托砖板的结构如图所示。

耐热钢托砖板托住托砖,托砖托住耐火砖和隔热砖,耐火砖和上一块托砖板之间的缝隙中塞有轻质耐火物。这就吸收了热膨胀,防止了直墙的损坏。
