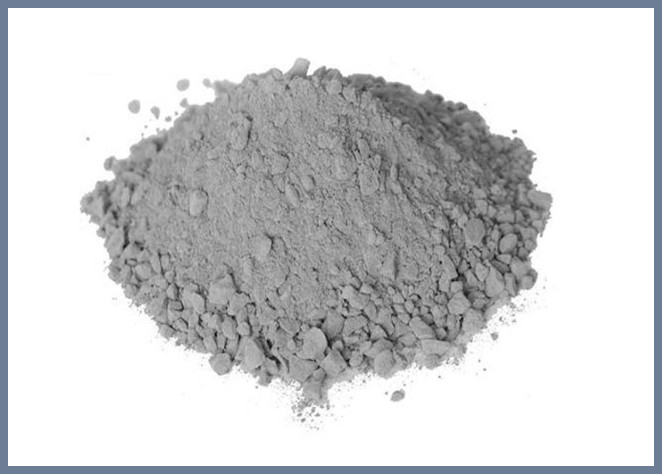

不沾铝防渗透浇注料简称不沾铝浇注料,是采用特级高铝矾土熟料和粉料为主要原料,加入纯铝酸盐水泥结合剂,不沾铝粉、蓝晶石、防缩剂、防爆纤维等多种外加剂材料配置而成的混合料,既可以采用浇注发浇注成整体内衬,也可以浇注成预制块砌筑使用。不沾铝防渗透浇注料的优点特性:【耐高温】【体积密度高,气孔率低】【高温结构强度高,耐磨性强】【高温体积稳定性强】【耐急冷急热,抗热震性强】【不沾铝液和铝渣】【耐化学侵蚀性强】。

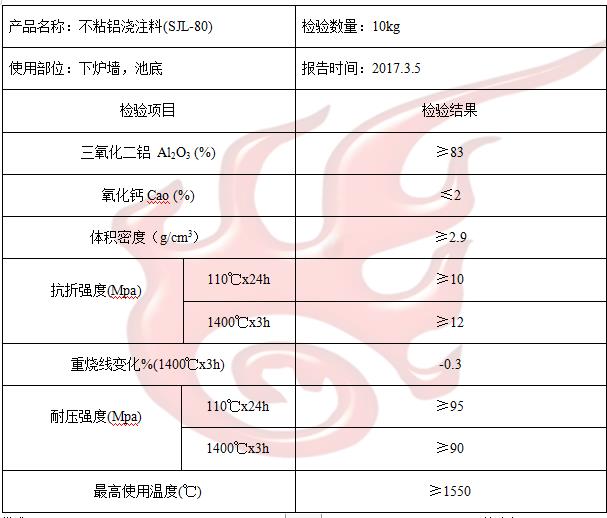

不沾铝防渗透浇注料的性能指标:AL2O3含量>75%;CaO含量低于1.25%;耐火温度>1790℃;体积密度在110℃烘烤24小时>2.85g/cm3;耐压强度110℃烘烤24小时>85MPa,1300℃加热3小时>130MPa;抗折强度110℃烘烤24小时>13MPa,1300℃加热3小时>21MPa,烧后线变化率1300℃加热3小时有0.01%膨胀;磨损指数为4g/cm2,抗热震性1100℃水冷次数>5次。
通过以上对比可以看出,不沾铝防渗透浇注料的体积密度高于铝液和镁蒸气密度,气孔率低,可以防止及镁蒸气的渗透;具有较高的强度和较小的磨损指数,能够防止铝合金加入是对内衬造成的破坏;优良的抗热震性可有效抵挡急冷急热产生的热应力。
因此不沾铝防渗透浇注料在铝熔炼炉上使用是可行的,主要用于直接接触铝液,如流铝槽、出铝口、流铝槽等部位。
以上是浇注料厂家四季火耐材对不沾铝防渗透浇注料的性能指标的说明,公司位于新密,专业生产不沾铝浇注料,低水泥浇注料,高铝浇注料,钢纤维浇注料,轻质浇注料,耐火浇注料,耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料,并成为上述设计科研部门推荐的耐火材料定点配套企业。
