铁水包使用高铝浇注料粘渣分析

铁水包使用高铝浇注料粘渣分析

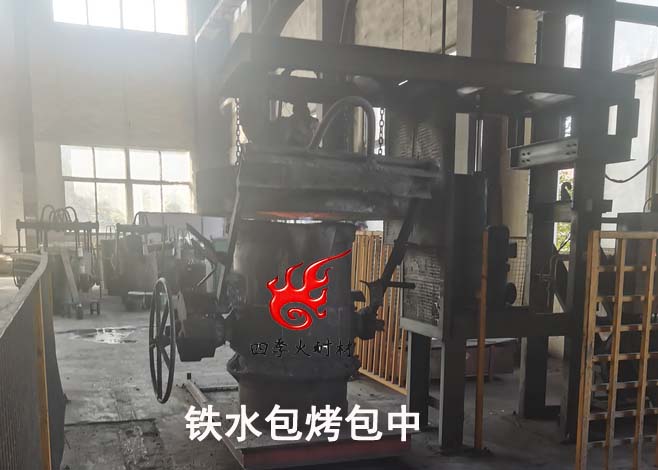

第一, 铁水和熔渣因为温度下降粘度增加而发生粘渣。这就要适当降低浇注料的导热性。从检测的报告中可看出现场所有料中Al2O3含量较高,而Al2O3的导热系数比SiO 2 、莫来石(3Al2O3·2SiO2 )和 ZrO2高,易使铁水和渣的温度很快降低凝固,导致粘渣。另外, Al2O3含量高,也不利于材料的热震稳定性。

第二, 铁水和熔渣沿浇注料中孔洞的渗透。

为了防止由此而导致的粘渣, 要求浇注料在满足施工性能的前提下加水量尽可能少, 因为加水量多,水在蒸发后留下气孔或通道,易使铁水和熔渣渗透进去,导致粘渣。现用料要加 17.38%的水才便于施工, 其加水量远高于现代低水泥、超低水泥致密浇注料的加水量。

缺乏难以被渣湿润的组分。为了防止粘渣,可引入熔渣难以湿润的组分,从而减轻粘渣。如氧化锆或氧化铬等都是难以湿润的组分。从化学分析中可以看出, 该料中没有检测到熔渣以湿润的组分。物理性能中强度指标偏低。从检测报告中可以看出, 该料的耐压强度不高, 系加水量过高所致。可以预料, 该料的抗冲刷性不好, 使渣过早的跟铁水包浇注料粘成一体。现场铁水包清理完渣后,余下的浇注料强度很少, 这也不利于清渣。换言之,清渣时, 由于机械作用, 对残衬的破坏严重, 使残衬的利用率下降。

以上是浇注料厂家四季火耐材对铁水包使用高铝浇注料粘渣分析的说明，公司生产不沾铝浇注料，低水泥浇注料，高铝浇注料，铁水包浇注料，耐火浇注料。
