水泥厂常用的浇注料有:高铝耐磨浇注料、钢纤维浇注料、低水泥浇注料、刚玉浇注料、耐碱浇注料、镁铬喷涂料、磷酸盐浇注料等。水泥浇注料是指水泥用量较低的浇注料。耐火水泥浇注料的水泥用量一般是15%~20%,低水泥浇注料的水泥用量则是5%左右,有的甚至降低到1%~2%。
水泥厂用耐火浇注料常用的有10种:
一.粘圭结合耐火浇注料 粘土结合耐火浇注料是用软质粘圭作结合剂与铝硅质或刚玉莫来石等耐火骨料、粉料和外加剂配制的可浇注耐火材料。
二.磷酸盐结合耐火浇注料 酸盐结合耐火浇注料是以磷酸盐作结合剂配制的可浇注耐火材料,常用的磷酸盐结合剂有磷酸二氢铝、磷酸钠及正磷酸盐等,骨料则分为高铝质、粘圭质、硅质和镁质等。
三.水玻璃结合耐火浇注料 水玻璃结合耐火浇注料是以水玻璃作结合剂配制的可浇注耐火材料具有强度高,耐磨性,耐腐蚀性和搞热震性好等特点,适用于高温和有特殊要求的热工设备,水玻璃。
四.纯铝酸钙水泥结合耐火浇注料 纯铝酸钙水泥结合耐火浇注料是用纯铝酝钙水泥结合作结合剂,以高档耐火原料为骨料和粉料配制成的可浇注耐火材料,此类浇注料具有较高的耐火度和荷重软化温度,并具有力学强度高,耐磨性好,体积稳定,搞渣性好和搞还原性气体能力强等特点,
五.无水泥耐火浇注料,不含有水硬性水泥的反絮凝浇注料。无水泥耐火浇注料是溶胶产生凝聚结合的无水泥可浇注耐火材料。
六.铝镁质耐火浇注料 这种浇注料是碱性用耐火游泳料的主要品种之一,施工时加入适量的水或液态结合剂经搅拌混合即可制成具有良好流动性的浇注料,浇注成型后在常温下凝结,烘烤后硬化,铝镁质耐火浇注料使用的原材料分天然与合成两种,天然原然多使用铝矾土熟料作骨料,镁砂粉与铝矾圭熟料粉作基质,结合剂多使用水琉璃。
七.碱性耐火浇注料 性耐火浇注料是以氧化镁为主要成分的可浇注耐火材料,按材质可分为:镁质,铝镁质,尖晶石质,镁铬质,镁硅质和镁碳质等碱性浇注料,镁质耐火浇注料由电熔镁砂或烧结镁砂骨料及细粉配制而成,采用高镁水泥结合的镁质耐火浇注料具有纯度高,烧后线变化率小,荷重软化温度高等优点
八.普通水zhi泥浇注料。由dao水泥带入的氧化钙含量(质量分数)大于2.5%的反絮凝浇注料;

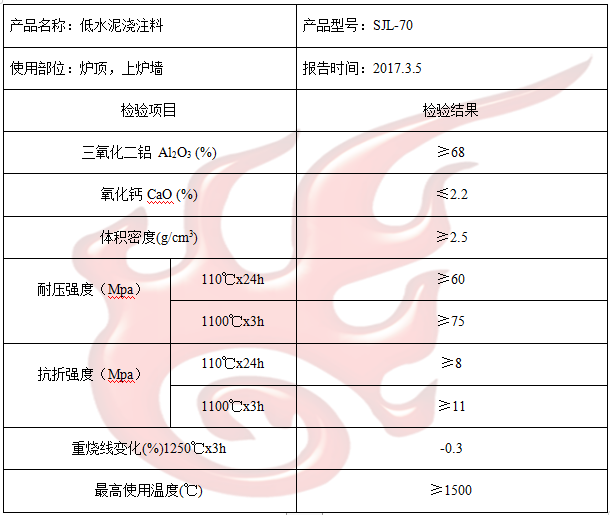

九.低水泥浇注料。由水泥带入的氧化钙含量(质量分数)在1.0%~2.5%的反絮凝浇注料;
十.超低水泥浇注料。由水泥带入的氧化钙含量(质量分数)0.2∽1.0%的反絮凝浇注料;
以上是四季火耐材对水泥厂用耐火浇注料常用的有10种的说明,公司位于新密,专业生产不沾铝浇注料,低水泥浇注料,高铝浇注料,钢纤维浇注料,轻质浇注料,耐火浇注料,耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料,并成为上述设计科研部门推荐的耐火材料定点配套企业。
