一级高铝砖比重是多少

一级高铝砖由铝土矿熟料制成，经过粉碎，分选，筛选和除铁后加工而成，被称为高铝颗粒，并按不同等级存储。铝土矿熟料和混合粘土的精磨方法可以提高产品质量。在隧道窑中烧制时，产品的温度通常为1500-1600°C。该产品具有高温蠕变小，抗腐蚀性强，热震稳定性好等优点。

一级高铝砖比重是多少?

一级高铝砖的Al2O3含量超过72%-80%。铝含量越高，耐火温度越高。耐火性超过1750度。负载软化温度为0.2MPa时为1550度，体积密度：2.5-2.58-2.65g / cm3，密度高，稳定性好。每块砖的重量达4.4kg，每吨223-227-233块，装在托盘中。

高铝砖的耐火度高于黏土砖和半硅砖，高达1750?1790℃，属于耐火材料。高铝砖通常用于建造高炉，热风炉，电炉顶，高炉，反射炉，回转窑衬里，平炉蓄热式格子砖，浇注系统的塞头，喷嘴砖等。高铝砖的成分?通常，软质粘土用于制造高铝砖粘土，这种材料具有良好的可塑性，因此软粘土通常在高氧化铝砖的制造中用作粘合剂。然而，粘土中的游离SiO2和高铝熟料中的游离Al2O3在1200℃发生二次木利特化反应，导致体积膨胀大，硅孔隙率增加，强度降低。因此，配料中粘土粉的含量不应超过5%。

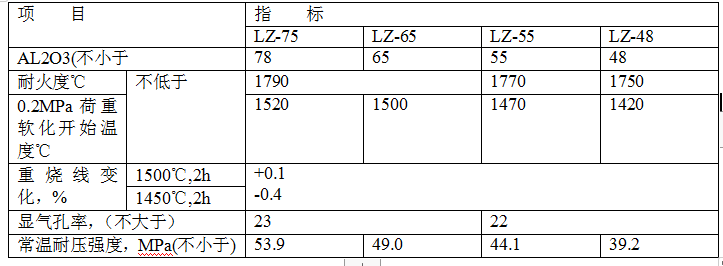

高铝砖理化指标：

以上是耐火砖厂家四季火耐材对一级高铝砖比重是多少的说明，四季火耐材是耐火砖厂家，生产的耐火砖有高铝砖,异型耐火砖,特种高铝砖,一级高铝砖,二级高铝砖,三级高铝砖等。
