高铝耐火砖，即氧化铝含量在48%以上的一种硅酸铝质耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好。
工作性质：
高铝耐火砖的重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化变形温度来评定。也测定其高温蠕变性来反映其高温结构强度。试验结果表明，荷重软化温度随Al2O3含量的增加而提高。
Al2O3含量在70%以下的高铝耐火砖，荷重软化温度取决于莫来石晶相和液相间的数量比例，随莫来石的数量增加而提高。液相的数量和性质对荷重软化温度有明显的影响。因此，降低原料中杂质含量，有利于改善荷重软化温度及高温蠕变性。
生产工艺：
高铝耐火砖生产工艺，粉碎→混炼→成型→干燥→烧成→检验→包装等工艺过程。低温下其压应力承受较好但高温时略有减低所以窑中堆放低于1米。郑州四季火耐火材料厂有123米长的隧道窑耐火砖生产线。高铝耐火砖和多熟料粘土砖的生产工艺类似不同之处在于配料中熟料比例较高可高达90%～9%熟料在破碎前需分级拣选和筛分除铁烧成温度较高如Ⅰ、Ⅱ等高铝质耐火砖用隧道窑烧成时一般为1500～1600℃。
生产实践证明高铝熟料在破碎前严格拣选分级、并分级贮存采用矾土熟料和结合粘土共同细磨方法可提高高铝耐火砖质量。
用途：
主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝耐火砖还用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。
产品规格：
高铝耐火砖的标砖规格尺寸为230*114*65mm,也称为T-3耐火砖。可来图生产各种规格尺寸高铝耐火砖。
产品分类：
特级高铝砖是三氧化二铝含量大于80%以上;
一级高铝砖是三氧化二铝含量75%;
二级高铝砖是三氧化二铝含量60%-75%;
三级高铝砖是三氧化二铝含量48%-60%;

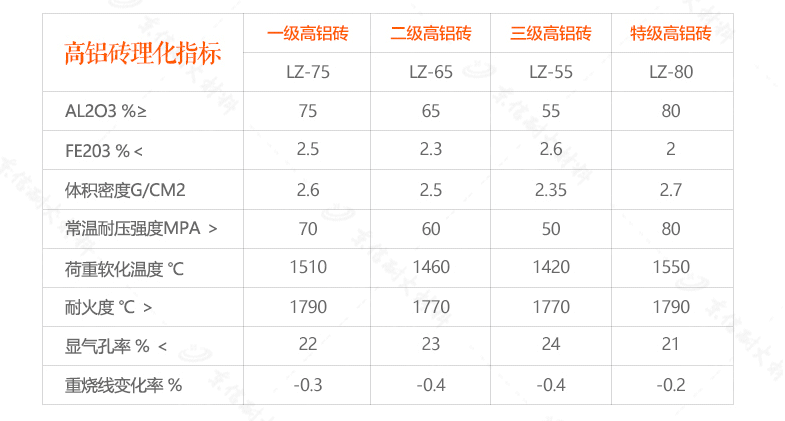

理化指标
产品特性
(1)耐火度。高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750-1790度，属于高级耐火材料。
(2)荷重软化温度。因为高铝制品中Al?O?高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，高铝制品的荷重软化温度一般在1420-1550度以上。但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
(3)抗渣性。高铝砖能抵抗酸性渣和碱性渣的侵蚀，抗碱性渣的能力比抗酸性渣的能力弱些。
(4)耐化学侵蚀性。高铝质耐火制品抗酸性或碱性渣、金属液的侵蚀和氧化、还原反应都很好，且随Al2O3含量的增加、有害杂质含量的降低而增强。
高铝耐火砖厂家郑州四季火耐火材料对高铝耐火砖哪家好的说明，公司位于新密，生产的有异型高铝耐火砖,特种高铝砖,一级二级三级高铝耐火砖等。
